Stacje satelitarne LNG
Instalacje satelitarne LNG to obiekty, w których LNG jest pobierany z dużychodbiorników LNG lubstacji importowychprzez cysternyi pociągi w celuprzechowywania itransferu do sieci w razie potrzeby. Stacje satelitarne LNG mogą byćbudowane w celuzaspokojenia potrzebużytkowników o różnejwielkości. Stacjeprzy bramachmiejskich mogązaspokoić potrzebymałego miastalub miasteczka, podczas gdymniejsze stacjesatelitarne mogązaspokoić potrzebyenergetyczne fabryki.
Części stacji satelitarnych

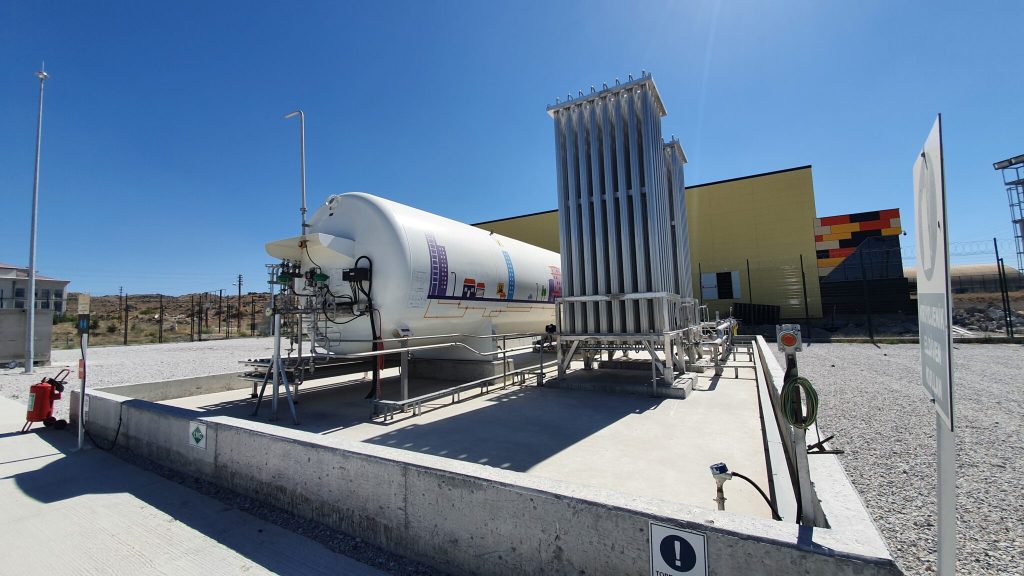

Stacje satelitarne LNG zawierają głównie zbiorniki magazynowe i parowniki atmosferyczne wraz z systemami nawaniania, rurociągami łączącymi, zaworami i systemami bezpieczeństwa.

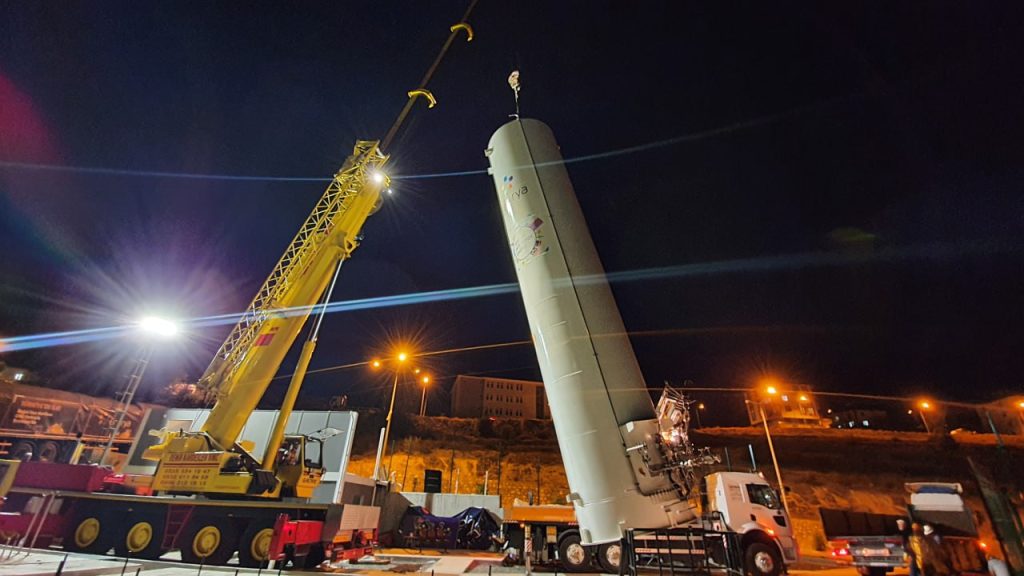

Zbiorniki magazynowe używane do przechowywania LNG są cylindryczne, izolowane perlitowo i próżniowo, mogą być pionowe lub poziome, w zależności od potrzeb. Zbiorniki LNG i zawory lub inne urządzenia na zbiorniku również muszą mieć właściwości kriogeniczne. Przed załadowaniem LNG do zbiorników temperatura wewnętrznego zbiornika jest schładzana do -190°C za pomocą azotu, a następnie napełniany jest LNG o temperaturze -162°C. Podczas tego transferu nie używa się pompy, a transfer odbywa się dzięki różnicy ciśnień poprzez zmniejszenie ciśnienia w zbiorniku wewnętrznym i zwiększenie ciśnienia w cysternie transportowej.
Parowniki atmosferyczne służą do przekształcania LNG z fazy ciekłej w fazę gazową. Parowniki powodują gazyfikację LNG przy użyciu temperatury otoczenia i przygotowują go do zużycia. Dzięki dużym powierzchniom wymiany ciepła charakteryzują się wysoką wydajnością wymiany ciepła. Są wykonane w całości z aluminium. Ponieważ nie posiadają ruchomych części, nie wymagają konserwacji.
Gaz ziemny jest paliwem bezwonnym. Jednak w miejscach jego użycia dodaje się substancje zapachowe, aby zapobiec wyciekom. Ze względu na bardzo niskie temperatury w zbiorniku LNG nie można stosować chemicznych środków zapachowych. Z tego powodu po przekształceniu LNG ze stanu ciekłego w gazowy w parowniku, jest on aromatyzowany specjalną substancją chemiczną w systemie aromatyzującym.
Składa się z oddzielnych systemów, takich jak systemy wykrywania wycieków gazu, system monitorowania i kontroli temperatury gazu, system monitorowania trzęsień ziemi, główny panel sterowania instalacją LNG i równoległy panel ostrzegawczy, system alarmowy wycieku gazu w kotłowni oraz stacje redukcji ciśnienia.
